Sada nakratko zaboravimo koordinate, milje itd...i idemo se koncentrirati na samu grafiku karte - na oznake. Ovdje je spisak najčešćih oznaka koje svakako treba znati. Oznaka ima jako puno, a HHI izdaje posebnu publikaciju sa opisom svih oznaka na kartama.
Zahvaljujući internetu, na stranici...
Nautical Chart Symbols, Abbreviations and Terms
možete skinuti PDF ili pogledajte na:
MAPTECH
...imate katalogizirane sve oznake koje možete naći na američkim nautičkim kartama. Korisno je to što za svaku oznaku imate i odgovarajuću oznaku na internacionalnim / domaćim kartama. Ovo drugo odgovara oznakama na našim kartama. Pogledajte tu kad nađete neku vama nepoznatu oznaku.
Za početnike, prvo svladajte osnovne oznake dolje u tekstu, pa tek onda kao nadgradnju pogledajte gornje stranice.
Dubina mora
Dubine su na našim kartama u metrima.
- dubine ispod 10m označuju se plavom bojom, crne zavojite crte predstavljaju izobate - mjesta na dnu s istom dubinom
- dubina je naznačena crnom brojkom, decimalna točka se ne koristi već je decimala napisana manjim fontom pa tako 38 znači dubinu od 3.8 m na toj točci
Cjevovodi, podvodni kablovi...
cjevovod
podvodni strujni kabel
granica zabranjenog područja (na karti je dodatno
objašnjenje zašto i za koga)
stalna trajektna linija
otpadne vode - ispustZajedničko za cjevovod i strujni kabel je da na mjestima gdje prolaze i na obali zabranjeno je sidriti se.
Hridi, plićine
Najopasniji znak na karti - plus - nikako ne zamijeniti ili previdjeti, predstavlja hrid nepoznate dubine, u mirnom moru ne izviruje:
Hrid u razini hidrografske nule označena je s 4 dodatne točkice - hrid točno u razini površine mora:
Hrid izvan mora - Hrid Mala Mare kod sjeverne punte otoka Kakna. Zbog mjerila karte, i hrid sastavljena od 3 kamena i mali goli otočić izgledaju kao crna točka. U blizini imate i plić od 10.8 m, iako je nedaleko more dubine 72 m.
Plićine:
Još jedan primjer plićine 7.6 m.
Potopljeni objekti:
Ponekad se još nalazi i oznaka Wk (wreck).
Tip morskog dna
Tip morskog dna (za sidrenje najbolje je izabrati mulj, pa onda pijesak)
M – mulj
P – pijesak
T - trava
Š – šljunak
K – kamen
KOR – koralji
ŠK - školjke
Sidrenje
Dozvoljeno sidrenje:
- za preporučena sidrišta nautičari gledaju neki od peljara, jer su sva ova sidrišta uglavnom na prevelikoj dubini
Zabranjeno sidrenje:
Svjetionici
Svjetionik:
Bijeli bljesak , dva u grupi, svakih 30 sekundi, 38 m iznad površine mora, 17 nm svjetlosni domet (za visinu oka 5m)
Svjetionik sa sektorima:
Na rtu Šćedra BC Bl 6s 21m 10/6M. Bijelo/crveni bljesak svakih 6 sekundi, 21m visoko, domet 10 nm za bijeli i 6 nm za crveni bljesak. Jasno je koja je svrha - vrlo jednostavno i jasno označavanje sektora plovidbe u kojem možete naletjeti na hridi. Znači ploviti tako da taj svjetionik vidite bijelim bljeskom.
Ostalo
Pilotska oznaka (služi za velike brodove - mjesto gdje se ukrcava pilot, nautičarima ne znači ništa)
Marina
Radio farovi itd...
Ova sredstva navigacije nautičari ne koriste. Aero RC predstavlja avionski cirkularni radio far. Ostale oznake: RACON-radar transponder, RA-radar, RC-radiofar cirkularni, RD - radiofar usmjereni, RG-goniometar stanica...
Kardinalne oznake (IALA)
Kardinalne oznake se postavljaju na opasno mjesto, i označavaju ga na način da vam pokazuju stranu gdje su sigurne vode. Oznaka je oblik na vrhu - dvije kugle, stošci ili križ. Detalje ćemo obraditi u nastavku o IALA sustavu označavanja.
Kardinalna oznaka usamljene opasnosti - na stupu:
Ovo je nekadašnji plusić ili mala hrid koja je ovim označavanjem postala vidljiva. Dvije kugle znače - obići s bilo koje strane, naravno pazeći na dubinu mora, kao i drugdje u blizini obale. Crno - crveno - crno boja stupa.

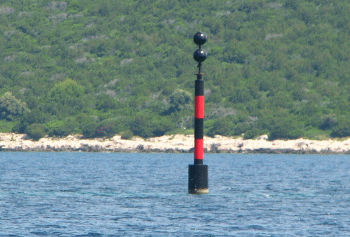

Fotografija oznake usamljene opasnosti:
Kardinalna oznaka opasnosti koju treba obići SAMO s naznačene strane inače prijeti nasukavanje:
U ovom primjeru opasno mjesto - plusić označen je s dvije kardinalne oznake na stupu crno - žute boje. Gornja oznaka vas tjera na sjever, a donja vas tjera na jug. Znači između njih nikako ne smijete proći inače...

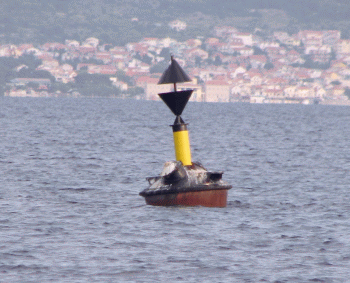

Evo fotografije oznake koja označava istok kao siguran sektor plovidbe - Plić Roženik:
Lateralne oznake (IALA)
Lateralne oznake označavaju lijevu ili desnu stranu plovnog puta. Pravilo je da je lijeva strana plovnog puta NA ULAZU U LUKU označena oznakom crvene boje, desna strana oznakom zelene boje. Lateralne oznake ne označavaju nužno i opasno mjesto.
Ovdje možete vidjeti laterlane oznake u svrhu sigurnog uplovljavanja u Kanal Sv. Ante:
Možete primijetiti oznaku lijeve strane na plutači, svjetlo C Bl - crveni bljesak, boja C - crvena i oznaku desne strane na stupu - Z Bl - zeleni bljesak noću, Z - zelena boja. Malo desno od zelene oznake nalazi se i opasno mjesto - plusić. Lijevo na karti kardinalna oznaka Plić Roženik - sigurne vode su na istoku.

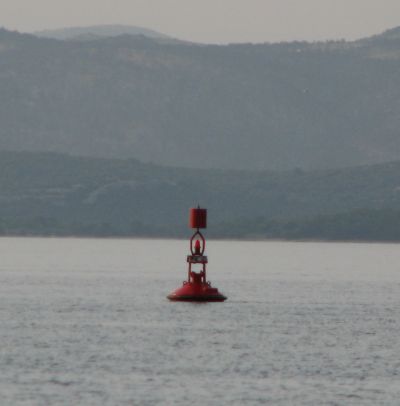

Fotografija crvene oznake lijeve strane plovnog puta:

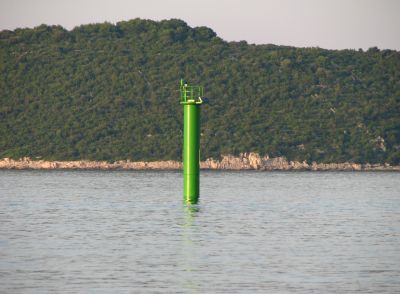

Fotografija zelene oznake desne strane plovnog puta:
Kad je nešto hrid a kad je otok? Ima jedna definicija - za koju nije važno znati površinu tog dijela kopna. Definicija kaže: "Ako se može prehraniti i samo jedna ovca, onda je otok, inače je hrid!" Zagorci bi rekli da je hrid "ono načem šest golubov stoji, a sedmi balansira". Naravno ovo je moje neslužbeno mišljenje.
Ono što treba znati je to da karte nisu pisane samo za nas nautičare, već više za sve ostale sudionike u plovidbi. Zato ima oznaka za koje ćete se pitati što će tu kad nam ništa ne znače? Ne znače nama, ali znače puno npr. ribaricama... To su npr. potopljeni objekti, oznake za dozvoljeno sidrište u moru velike dubine, oznake goniometarskih stanica itd...
Nakon pustog nabrajanja osnovnih oznaka sad evo primjera kod kojih probajte razumjeti sve oznake. Kao pomoć sve je nabrojano ispod svake slike.
Primjer 1.
Izgleda zamršeno? Što možete isčitati iz ovog detalja karte?
Evo barem dio najvažnijih oznaka i informacija:
- detaljni plan Prolaza i Luke Zapuntel su na planu 22 koji pod tim nazivom i brojem nabavite kod HHI
- kardinalna oznaka - nću svijetli bijelim bljeskom dva u grupi svakih 10s, svjetlosni domet 2nm - oko nje dosta široko područje mora ispod 10m, boja stupa crno - crveno - crno, dvije kugle - usamljena opasnost - obići s bilo koje strane na dovoljnoj udaljenosti
- svjetionik na Istu u uvali Široka, zeleni bljesak svake 3s, 4nm svjetlosni domet, na stupu visine 7m
- svjetionik na rtu Tureta sa sektorima - crveno-bijeli bljesak dva u grupi, svakih 4 s, svjetlosni domet 4nm, na stupu visine 8m, crveni sektor i bijeli sektor
- sidrenje dozvoljeno ispod rta Vranac
- plić 3m jugoistočno od otočića Knežačić i 9.9 m jugozapadno od istog otočića
- hrid Funestrala okružena plićinama 18, 11.5, 13.5 m u moru dubine 40 - 49 m
Primjer 2.
Uočite oznake:
- hrid tik ispod površine - između Borovca i Planikovca
- plićina 3m južno od otočića Gojca
- hrid iznad površine - Pločice
- kardinalna oznaka usamljene opasnosti - Hrid Baba
- dozvoljeno sidrenje ispred Hvara
- podvodni brak - plićina 4.5m u blizini hridi Pločice
- marina Palmežana na otoku Klement
- cjevovod obala - otok Marinkovac
- strujni kabel obala - otok Sv. Klement
Primjer 3.
Uočite oznake:
- dvije kardinalne oznake jedna sjever - jedna jug, boja stupa crno-žuta i žuto-crna, svjetlo bljesak kratki 6 u grupi i zatim dugi bljesak 15 sekundi
- hrid tik ispod površine - između kardinalnih oznaka i u uvali Mala Luka
Ova kombinacija kardinalnih oznaka znači da nikako ne smijete proći između te dvije oznake. Jedna vas tjera južno, druga sjeverno, znači između ništa, inače baj baj kobilica i slip s depozitom.
- svjetionik na otočiću Artica - prema istoku potamnjeni sektor - ne vidi se
Primjer 4.
Uočite oznake:
- potopljeni objekti na tri mjesta
- tri kardinalne oznake, jedna na plutači (Veli brak).
